BI STAFFE ALU

Staffa in lega di alluminio a forma di “T” per connessioni strutturali legno/legno e legno/cemento. Il fissaggio della staffa nella parte portante avviene mediante chiodi Ø 4 mm o viti Ø 5 mm, mentre nel caso di fissaggio su muratura possono essere impiegati tasselli meccanici o ancoranti chimici. Il fissaggio della trave secondaria avviene attraverso l’inserimento della lama all’interno dell’apposita sede ricavata nel legno, e poi mediante spine o bulloni disposti trasversalmente a fissare saldamente alla struttura.

Il materiale impiegato nella costruzione è una lega da estrusione diretta con caratteristiche meccaniche e resistenza alla corrosione tipicamente utilizzate nell’edilizia.

Richiedi maggiori informazioni

											Svuota filtri
	Codice	Nome	scatola	Voce di Capitolato	altezza	larghezza	lunghezza	spessore	materiale	certificazione	N° pezzi richiesti

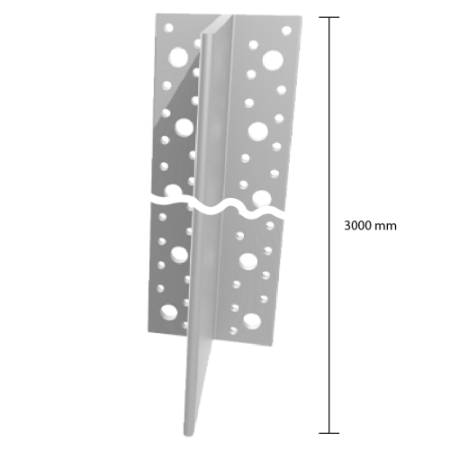

	390093450003	BI ALU 3000 STAFFA A SCOMPARSA	1 pz	Fornitura e posa in opera di staffa scomparsa senz	3000 mm	80 mm	109 mm	6 mm	Alluminio EN AW 6005A	ETA-CE
BI ALU 3000 STAFFA A SCOMPARSA Cod. art. 390093450003 Informazioni tecniche scatola 1 pz Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz altezza 3000 mm larghezza 80 mm lunghezza 109 mm spessore 6 mm materiale Alluminio EN AW 6005A certificazione ETA-CE Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Prodotti correlati Bi Vite Per Staffe 5X60 Tx Ce Bi Spine In Acciaio Din 1052 Zn 8x 80 Ce Bi Spine In Acciaio Din 1052 Zn 12x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
	390093450080	BI ALU 80 STAFFA A SCOMPARSA	25 pz	Fornitura e posa in opera di staffa scomparsa senz	80 mm	80 mm	109 mm	6 mm	Alluminio EN AW 6005A	ETA-CE
BI ALU 80 STAFFA A SCOMPARSA Cod. art. 390093450080 Informazioni tecniche scatola 25 pz Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz altezza 80 mm larghezza 80 mm lunghezza 109 mm spessore 6 mm materiale Alluminio EN AW 6005A certificazione ETA-CE n. fori fissaggio Ø 5 14 n. fori fissaggio Ø 11 4 tipo fissaggio totale con viti Ø 5x60 mm spinotti autoforanti n. 3 Ø 7x73 mm resistenza caratteristica 13,90 kN Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Scarica disegno 3D Prodotti correlati Bi Vite Per Staffe 5X60 Tx Ce Bi Spine In Acciaio Din 1052 Zn 8x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
	390093450120	BI ALU 120 STAFFA A SCOMPARSA	25 pz	Fornitura e posa in opera di staffa scomparsa senz	120 mm	80 mm	103 mm	6 mm	Alluminio EN AW 6005A	ETA-CE
BI ALU 120 STAFFA A SCOMPARSA Cod. art. 390093450120 Informazioni tecniche Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz scatola 25 pz altezza 120 mm larghezza 80 mm lunghezza 103 mm spessore 6 mm materiale Alluminio EN AW 6005A certificazione ETA-CE n. fori fissaggio Ø 5 22 n. fori fissaggio Ø 11 6 tipo fissaggio totale con viti Ø 5x60 spinotti autoforanti n. 4 Ø 7x113 mm resistenza caratteristica 29,70 kN Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Prodotti correlati Bi Vite Per Staffe 5X40 Tx Ce Bi Spine In Acciaio Din 1052 Zn 12x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
	390093450160	BI ALU 160 STAFFA A SCOMPARSA	20 pz	Fornitura e posa in opera di staffa scomparsa senz	160 mm	80 mm	109 mm	6 mm	Alluminio EN AW 6005A	ETA-CE

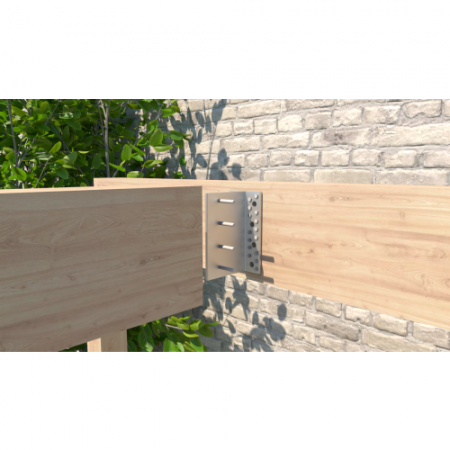

BI ALU 160 STAFFA A SCOMPARSA Cod. art. 390093450160 Informazioni tecniche scatola 20 pz Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz altezza 160 mm larghezza 80 mm lunghezza 109 mm spessore 6 mm materiale Alluminio EN AW 6005A certificazione ETA-CE n. fori fissaggio Ø 5 30 n. fori fissaggio Ø 11 8 tipo fissaggio totale con viti Ø 5x60 mm spinotti autoforanti n. 6 Ø 7x113 mm resistenza caratteristica 44,60 kN Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Scarica disegno 3D Prodotti correlati Bi Vite Per Staffe 5X40 Tx Ce Bi Spine In Acciaio Din 1052 Zn 12x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
	390093450200	BI ALU 200 STAFFA A SCOMPARSA	20 pz	Fornitura e posa in opera di staffa scomparsa senz	200 mm	80 mm	109 mm	6 mm	Alluminio EN AW 6005A
BI ALU 200 STAFFA A SCOMPARSA Cod. art. 390093450200 Informazioni tecniche scatola 20 pz Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz altezza 200 mm larghezza 80 mm lunghezza 109 mm spessore 6 mm materiale Alluminio EN AW 6005A n. fori fissaggio Ø 5 38 n. fori fissaggio Ø 11 10 tipo fissaggio totale con viti Ø 5x60 mm spinotti autoforanti n. 8 Ø 7x113 mm resistenza caratteristica 59,50 kN Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Scarica disegno 3D Prodotti correlati Bi Vite Per Staffe 5X40 Tx Ce Bi Spine In Acciaio Din 1052 Zn 12x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
	390093450240	BI ALU 240 STAFFA A SCOMPARSA	15 pz	Fornitura e posa in opera di staffa scomparsa senz	240 mm	80 mm	109 mm	6 mm	Alluminio EN AW 6005A	ETA-CE
BI ALU 240 STAFFA A SCOMPARSA Cod. art. 390093450240 Informazioni tecniche scatola 15 pz Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz altezza 240 mm larghezza 80 mm lunghezza 109 mm spessore 6 mm materiale Alluminio EN AW 6005A certificazione ETA-CE n. fori fissaggio Ø 5 46 n. fori fissaggio Ø 11 12 tipo fissaggio totale con viti Ø 5x60 mm spinotti autoforanti n. 10 Ø 7x113 mm resistenza caratteristica 74,30 kN Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Scarica disegno 3D Prodotti correlati Bi Vite Per Staffe 5X40 Tx Ce Bi Spine In Acciaio Din 1052 Zn 8x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
	390093450280	BI ALU 280 STAFFA A SCOMPARSA	10 pz	Fornitura e posa in opera di staffa scomparsa senz	280 mm	80 mm	109 mm	6 mm	Alluminio EN AW 6005A	ETA-CE
BI ALU 280 STAFFA A SCOMPARSA Cod. art. 390093450280 Informazioni tecniche scatola 10 pz altezza 280 mm larghezza 80 mm lunghezza 109 mm spessore 6 mm materiale Alluminio EN AW 6005A certificazione ETA-CE n. fori fissaggio Ø 5 54 n. fori fissaggio Ø 11 14 tipo fissaggio totale con viti Ø 5x60 mm spinotti autoforanti n. 12 Ø 7x113 mm resistenza caratteristica 89,20 kN Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Scarica disegno 3D Prodotti correlati Bi Vite Per Staffe 5X40 Tx Ce Bi Spine In Acciaio Din 1052 Zn 12x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
	390093450320	BI ALU 320 STAFFA A SCOMPARSA	10 pz	Fornitura e posa in opera di staffa scomparsa senz	320 mm	80 mm	109 mm	6 mm	Alluminio EN AW 6005A	ETA-CE

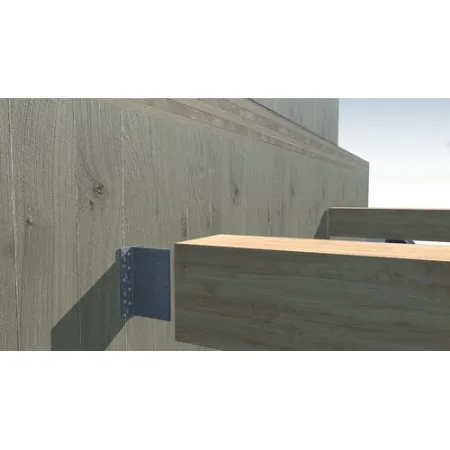

BI ALU 320 STAFFA A SCOMPARSA Cod. art. 390093450320 Informazioni tecniche scatola 10 pz altezza 320 mm larghezza 80 mm lunghezza 109 mm spessore 6 mm materiale Alluminio EN AW 6005A certificazione ETA-CE n. fori fissaggio Ø 5 62 n. fori fissaggio Ø 11 16 tipo fissaggio totale con viti Ø 5x60 mm spinotti autoforanti n. 16 Ø 7x113 mm resistenza caratteristica 104,10 kN Voce di Capitolato Fornitura e posa in opera di staffa scomparsa senz Vedi prodotto nel catalogo pdf Scarica disegno PDF Scarica disegno 2D Scarica disegno 3D Prodotti correlati Bi Vite Per Staffe 5X40 Tx Ce Bi Spine In Acciaio Din 1052 Zn 12x 80 Ce Spinotto Autoforante Per Staffe 7 X 73 Chiodi Anker Cna 4.0 X 40 Ce
