HOLDOWNS HD
Elemento in accaio al carbonio zincato per collegamento legno/cemento, progettato e costrutito per resiste a forti sollecitazioni a trazione.
| Svuota filtri | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | Nome | piastra superiore | piastra inferiore | scatola | N° pezzi richiesti | ||||||||||||||||||||||||||||||||||||||||||||
|
390200420000 | BI HOLDOWN HD 420 | -- | -- | 10 pz | ||||||||||||||||||||||||||||||||||||||||||||
|

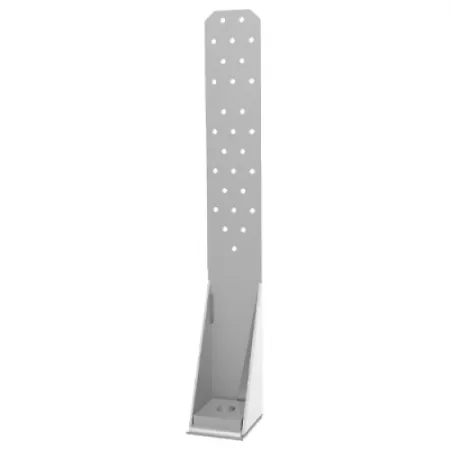

BI HOLDOWN HD 420
Cod. art. 390200420000
Informazioni tecniche
altezza
420 mm
larghezza
60 mm
lunghezza
64 mm
spessore
3 mm
certificazione
ETA 20/0161
materiale
Acciaio S355
finitura
Zincato
classe di servizio
1 - 2
Ø foro tassello
17 mm
n. fori fissaggio Ø 5
28
chiodatura anker 4x60
totale
resistenza caratteristica a trazione
lato legno 50,98 kN lato acciaio 45,70 kN
Voce di Capitolato
Fornitura e posa in opera di angolare per forza di
scatola
10 pz
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
390200505010 | RONDELLA QUADRATA PER HD 420/550 | -- | -- | 10 pz | ||||||||||||||||||||||||||||||||||||||||||||
|

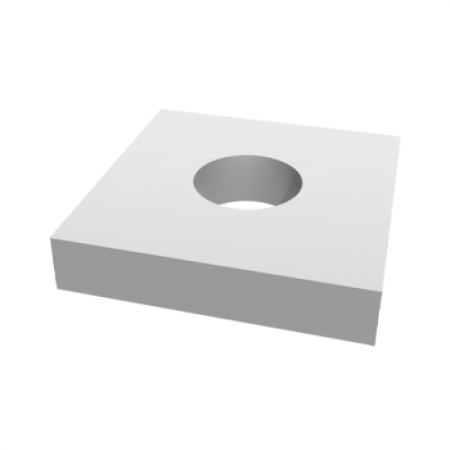

RONDELLA QUADRATA PER HD 420/550
Cod. art. 390200505010
Informazioni tecniche
larghezza
50 mm
lunghezza
10 mm
scatola
10 pz
altezza
50 mm
Ø foro tassello
17 mm
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
390200550000 | BI HOLDOWN HD 550 | -- | -- | 10 pz | ||||||||||||||||||||||||||||||||||||||||||||
|

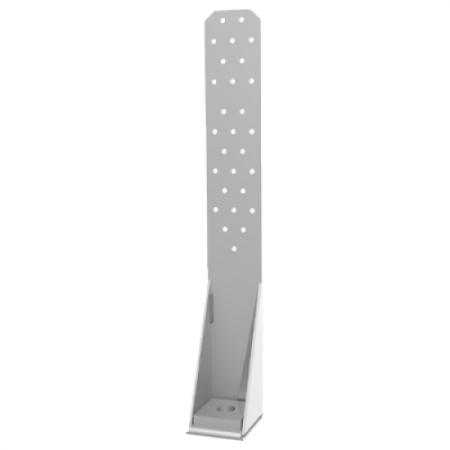

BI HOLDOWN HD 550
Cod. art. 390200550000
Informazioni tecniche
larghezza
60 mm
altezza
550 mm
lunghezza
64 mm
spessore
3 mm
scatola
10 pz
certificazione
ETA 20/0161
materiale
S355JR zincato
classe di servizio
1 - 2
Ø foro tassello
17 mm
n. fori fissaggio Ø 5
48
chiodatura anker 4x60
totale
Voce di Capitolato
Fornitura e posa in opera di angolare per forza di
resistenza caratteristica a trazione
lato legno 80,66 kN lato acciaio 45,70 kN
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
390200650000 | BI HOLDOWN HD 650 | -- | -- | 10 pz | ||||||||||||||||||||||||||||||||||||||||||||
|

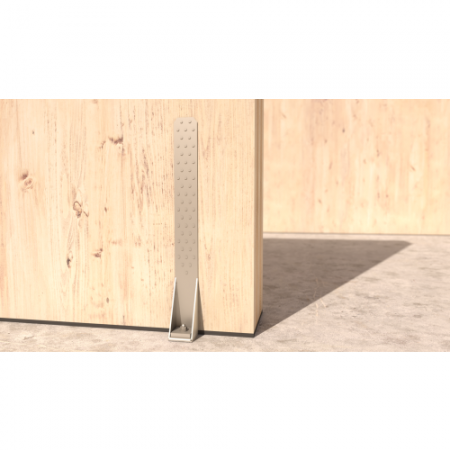

BI HOLDOWN HD 650
Cod. art. 390200650000
Informazioni tecniche
larghezza
80 mm
altezza
650 mm
lunghezza
84 mm
spessore
3 mm
certificazione
ETA 20/0161
materiale
S355JR zincato
classe di servizio
1 - 2
Ø foro tassello
21 mm
n. fori fissaggio Ø 5
58
chiodatura anker 4x60
totale
resistenza caratteristica a taglio
lato legno 87,70 kN lato acciaio 66,00 kN
Voce di Capitolato
Fornitura e posa in opera di angolare per forza di
scatola
10 pz
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
390200707220 | RONDELLA QUADRATA PER HD 650 | -- | -- | 10 pz | ||||||||||||||||||||||||||||||||||||||||||||
|

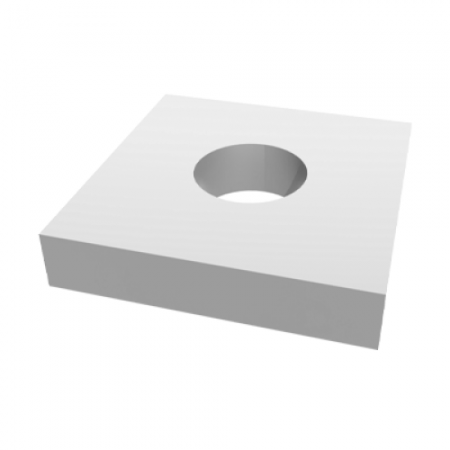

RONDELLA QUADRATA PER HD 650
Cod. art. 390200707220
Informazioni tecniche
larghezza
70 mm
lunghezza
20 mm
scatola
10 pz
altezza
72 mm
Ø foro tassello
23 mm
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
390200750000 | BI HOLDOWN HD 750 | -- | -- | 5 pz | ||||||||||||||||||||||||||||||||||||||||||||
|
BI HOLDOWN HD 750
Cod. art. 390200750000
Informazioni tecniche
larghezza
140 mm
altezza
720 mm
lunghezza
84 mm
spessore
3 mm
certificazione
ETA 20/0161
materiale
S355JR zincato
classe di servizio
1 - 2
Ø foro tassello
29 mm
n. fori fissaggio Ø 5
104
chiodatura anker 4x60
totale
resistenza caratteristica a trazione
lato legno 121,80 kN lato acciaio 163,70 kN
Voce di Capitolato
Fornitura e posa in opera di angolare per forza di
scatola
5 pz
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
390201327040 | BI RONDELLA QUADRATA PER HD 750 mm40 | -- | -- | 5 pz | ||||||||||||||||||||||||||||||||||||||||||||
|
BI RONDELLA QUADRATA PER HD 750 mm40
Cod. art. 390201327040
Informazioni tecniche
larghezza
70 mm
lunghezza
20 mm
scatola
5 pz
altezza
132 mm
Ø foro tassello
29 mm
Prodotti correlati |
|||||||||||||||||||||||||||||||||||||||||||||||||
